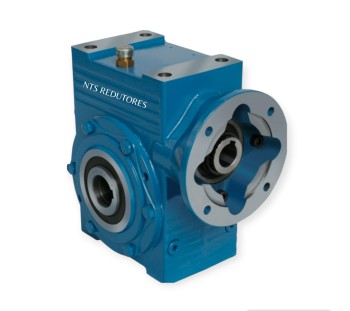

Redutor para Correia Transportadora

A correia transportadora é um dos sistemas de transporte contínuo mais versáteis da indústria — presente em mineração, siderurgia, logística, indústria alimentícia e construção civil. O redutor para correia transportadora é o componente que converte a potência do motor em torque e velocidade adequados para acionar o tambor de acionamento com precisão e eficiência.

Um redutor para correia transportadora subdimensionado trava sob carga e falha prematuramente. Um mal projetado gera vibração, desgaste do tambor e problemas de alinhamento. Por isso, o dimensionamento preciso é o ponto de partida para um sistema confiável.

Neste artigo, você vai entender como dimensionar o redutor para correia transportadora e quais são os principais tipos e critérios de seleção.

Como o redutor funciona no sistema de correia transportadora

O redutor para correia transportadora transmite o torque ao tambor de acionamento, que aplica tração à correia por meio do atrito entre superfícies. A velocidade linear da correia é determinada pela rotação de saída do redutor e pelo diâmetro do tambor de acionamento.

O torque necessário no tambor depende da força de tração exigida pela correia — que inclui o peso da carga, o atrito das guias e o componente gravitacional nas correias inclinadas. Esse torque, dividido pelo raio do tambor, define o torque mínimo necessário na saída do redutor.

Dados para o dimensionamento do redutor

Para dimensionar corretamente o redutor para correia transportadora, os dados de projeto são:

•          Carga por metro linear na correia (kg/m)
•          Comprimento total da correia (m)
•          Largura da correia (m)
•          Velocidade linear da correia (m/s ou m/min)
•          Inclinação do trecho transportador (graus)
•          Diâmetro do tambor de acionamento (m)
•          Tipo de material transportado (leve, granulado, com choques, abrasivo)

Com esses dados, calcula-se a força de acionamento, o torque no tambor e a rotação de saída necessária. A relação de transmissão do redutor é definida a partir da rotação do motor e da rotação necessária no tambor.

Tipos de redutor para correia transportadora

Os tipos mais utilizados em correias transportadoras são:

Eixo paralelo: maior capacidade de carga radial e axial — indicado para correias de grande porte com tambores de diâmetro considerável.

Helicoidal coaxial com eixo oco: o tambor é montado diretamente no eixo de saída do redutor, eliminando acoplamentos externos — simplifica a instalação e reduz folgas.

Cônico-helicoidal: transmissão em ângulo — permite posicionamento flexível do motor em relação ao tambor, útil em correias com restrição de layout.

Fator de serviço em correias transportadoras

O fator de serviço do redutor para correia transportadora depende do tipo de material transportado e das condições de operação:

•          Carga leve e uniforme (caixas, embalagens): fator de serviço de 1,0 a 1,25
•          Carga granulada (minério, areia, grãos): fator de serviço de 1,5 a 2,0
•          Carga com choques ou abrasiva (pedras, scrap metálico): fator de serviço de 2,0 a 3,0

A partida com correia plena de material é o cenário de maior solicitação. O redutor deve suportar esse pico de torque repetidamente sem degradação das engrenagens.

Perguntas frequentes sobre redutor para correia transportadora

Como calcular a velocidade da correia a partir do redutor?

A velocidade linear da correia (m/min) é a rotação de saída do redutor (rpm) multiplicada pelo diâmetro do tambor (m) e por pi. Por exemplo: 50 rpm com tambor de 400 mm de diâmetro resulta em ~63 m/min.

O redutor para correia transportadora precisa de freio?

Em correias inclinadas com cargas pesadas, o freio é necessário para evitar retrocesso da correia quando o motor é desligado. O freio eletromagnético integrado ao motor é a solução mais comum.

Qual a manutenção necessária em redutores de correia transportadora?

Troca de lubrificante a cada 2.000 a 5.000 horas, verificação de alinhamento a cada revisão e inspeção das vedações são as principais práticas. Em ambientes com material particulado, a frequência de inspeção deve ser maior.

É possível variar a velocidade da correia com inversor de frequência?

Sim. O inversor de frequência permite ajustar a velocidade da correia em tempo real, o que é útil para sincronizar com outras máquinas da linha ou adaptar o ritmo de produção.

A NTS Redutores oferece redutor para correia transportadora nas linhas helicoidais coaxiais, cônico-helicoidais e de eixo paralelo, com suporte técnico para dimensionamento e instalação. Com base em Itaquaquecetuba - SP e equipe especializada, a NTS dimensiona o modelo adequado para cada projeto. Entre em contato: (11) 4641-2152 ou WhatsApp (11) 98326-0620.
