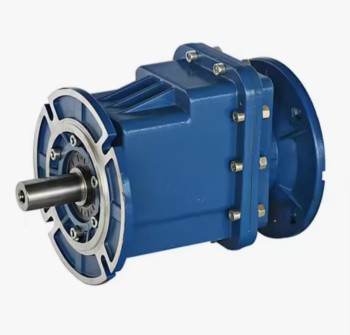

Redutor de Velocidade para Motor Elétrico

O redutor de velocidade para motor elétrico é o componente que transforma a rotação de alta velocidade do motor na velocidade e no torque adequados para acionar a carga. Sem ele, o motor entregaria diretamente sua rotação nominal — geralmente de 1.750 a 3.500 rpm — o que raramente corresponde à velocidade necessária para equipamentos industriais.

A especificação do conjunto motor mais redutor de velocidade para motor elétrico é uma decisão de engenharia que deve considerar não apenas a relação de transmissão, mas também a compatibilidade mecânica entre os dois componentes, o alinhamento, a fixação e as condições de operação.

Neste artigo, você vai entender como dimensionar o redutor de velocidade para motor elétrico e garantir que o conjunto funcione de forma eficiente e confiável.

Como o conjunto motor e redutor funciona em conjunto

O redutor de velocidade para motor elétrico é acoplado ao motor de duas formas principais:

No motoredutor integrado, motor e redutor são fabricados como um único conjunto. O alinhamento é garantido pelo fabricante e o conjunto chega pronto para instalação.

No conjunto separado (motor + redutor acoplados), os dois componentes são unidos por um acoplamento ou flange. Essa configuração exige alinhamento em campo e oferece mais flexibilidade para combinar diferentes marcas e especificações.

A eficiência total do conjunto é o produto das eficiências individuais do motor e do redutor. Um motor de 95% de eficiência com um redutor helicoidal de 96% resulta em eficiência total de ~91%.

Critérios de compatibilidade entre motor e redutor

Para selecionar o redutor de velocidade para motor elétrico correto, os critérios de compatibilidade são:

Potência: o redutor deve ser dimensionado para a potência do motor com o fator de serviço adequado.

Rotação de entrada: o redutor deve ser compatível com a rotação nominal do motor. A maioria dos redutores industriais é projetada para entrada a 1.750 rpm (motor de 4 polos a 60 Hz).

Flange de acoplamento: o diâmetro e o tipo do flange de entrada do redutor devem ser compatíveis com o motor. Adaptações são possíveis, mas aumentam o custo de instalação.

Torque de saída: o torque nominal do redutor deve ser igual ou maior que o torque exigido pela carga, com o fator de serviço aplicado.

Relação de transmissão: como calcular

A relação de transmissão do redutor de velocidade para motor elétrico é calculada pela divisão entre a rotação de entrada (motor) e a rotação de saída desejada:

•          Motor a 1.750 rpm com saída desejada de 35 rpm → relação = 50:1
•          Motor a 1.750 rpm com saída desejada de 175 rpm → relação = 10:1

A relação exata disponível no mercado pode ser ligeiramente diferente da calculada. O motor pode ser ajustado com um inversor de frequência para compensar pequenas diferenças entre a relação calculada e a disponível.

Vantagens do motoredutor integrado versus conjunto separado

O motoredutor integrado oferece instalação mais simples, menor custo total e garantia de compatibilidade entre motor e redutor. É a escolha mais comum para novas instalações.

O conjunto separado oferece mais flexibilidade para manutenção (é possível substituir motor ou redutor individualmente), é útil em substituições onde um dos componentes ainda está em bom estado, e permite combinar motores de diferentes fabricantes com redutores específicos para a aplicação.

Perguntas frequentes sobre redutor de velocidade para motor elétrico

Todo redutor de velocidade industrial pode ser acoplado a qualquer motor elétrico?

Não diretamente. A flange de entrada, a potência nominal e a rotação de entrada precisam ser compatíveis. O fabricante do redutor especifica as dimensões e a potência máxima admissível na entrada.

O que acontece se o redutor for acoplado a um motor mais potente do que o especificado?

O redutor pode operar acima de sua capacidade nominal, o que acelera o desgaste e pode causar falha. O redutor deve ser selecionado com base na potência do motor, com o fator de serviço adequado.

Como verificar se o alinhamento entre motor e redutor está correto?

O alinhamento pode ser verificado com relógio comparador. Um desalinhamento acima de 0,05 mm no eixo gera vibração que acelera o desgaste dos rolamentos. O alinhamento deve ser verificado após a instalação e após cada manutenção.

Qual a vida útil típica de um redutor de velocidade bem especificado?

Com especificação correta e manutenção preventiva adequada, redutores helicoidais de qualidade podem operar por 15 a 20 anos em condições normais de operação.

A NTS Redutores oferece redutor de velocidade para motor elétrico em modelos compatíveis com as principais especificações de flange e potência do mercado. Com suporte técnico especializado e base em Itaquaquecetuba - SP, a equipe da NTS orienta a seleção do conjunto correto para cada aplicação. Fale com a NTS: (11) 4641-2152 ou WhatsApp (11) 98326-0620.

Veja Também

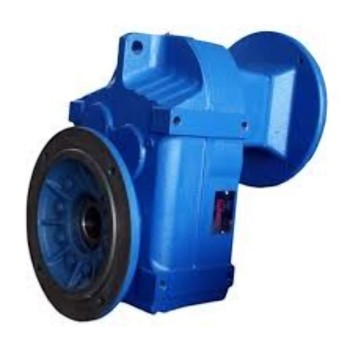

Redutores de Engrenagens Helicoidais

Conserto de Motor Elétrico Trifásico em São Paulo

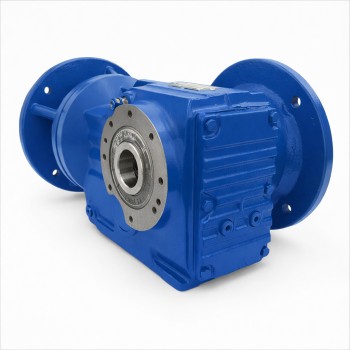

Empresa de Redutores Industriais

Motoredutor para Esteira Industrial

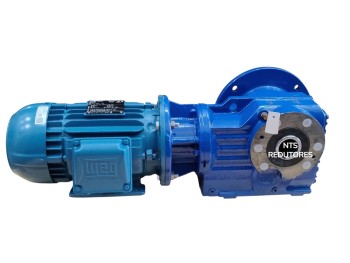

Motoredutores e Motores Elétricos para o Setor de Mineração

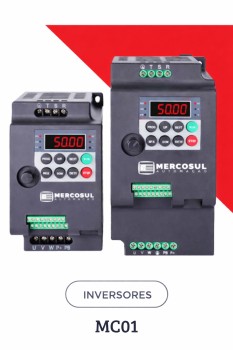

Inversor de Frequência para Motor Trifásico

Fornecedor de Motoredutor Industrial

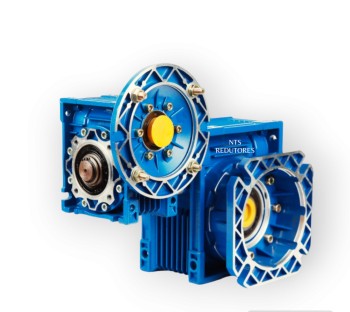

Redutores para Motores Elétricos

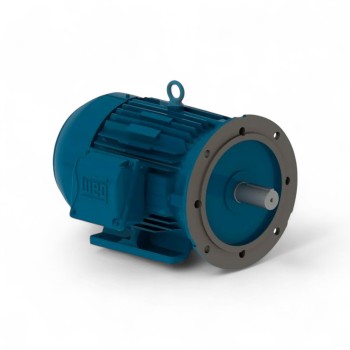

Motor Elétrico Trifásico Industrial

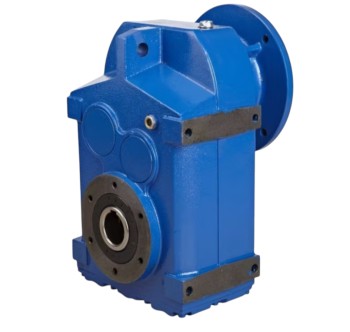

Redutores de Velocidade para Mineração
